前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵控速器为机械制造全部式控速器，其的结构如图已知表达。I号喷助力泵控速器大位置由推动件、飞球、控速大弹簧、齿轮传动位置和操控位置等构成的。I号喷助力泵控速器的推动件为具备着60°。锥面的推动盘。在推动盘的里侧有七个沿径向的半弧形带槽。推动盘压紧在推动轴套上而和他并成成一体，而后经由半圆键和卡紧螺母使其和喷助力泵的凸轮轴轴相互连接。

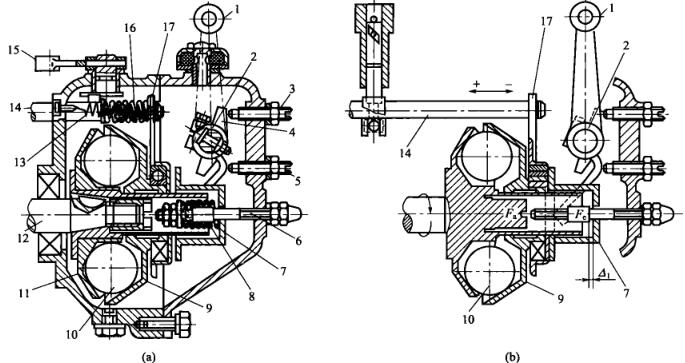

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  5个直径怎么算为25.4mm的飞球置放带动包盘的凹槽体内，随带动包盘一起来翻转。飞球别的侧为与基准面成45°锥面的扭力盘，扭力盘滑套在带动包轴套上。工作任务时飞球的离精力力效果在扭力盘上，其载荷分力Fa.将使扭力盘沿载荷拖拽。三件套在扭力盘.上的拖拽滑动轴承和齿轮传动装置板也不断中国移动手机。齿轮传动装置板顶部套在提供的油撑杆上，但是提供的油撑杆也不断中国移动手机，最终得以变更提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
