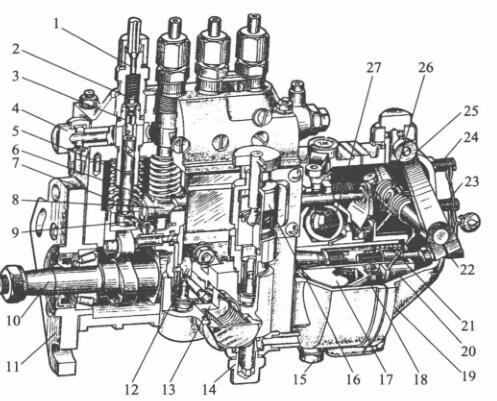

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-进行高压液压管管接头; 2-脸上油多阀; 3-脸上油多阀块; 4,14-进油螺母; 5-套简; 6-齿轮泵; 7-齿轮泵压簧; 8-油门支撑杆;  9-調整臂; 10-轴承轴; 11-固定住接盘; 12-输油管线管线泵偏轴轮; 13-输油管线管线泵; 15-放油螺塞; 16-手液压油泵;  17-驱动安装盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-较准压簧; 22-油表調整螺母; 23-怠速急停开关螺母; 24-高急停开关螺母; 25-变速手柄; 26-变速压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总体的核心妙用是担保泵油就现在开端此时的为准无误性，我们对多缸柴油车机来说 ，还需担保各缸泵油此时的同一性。起担保能力的地方是滑动下方到修整垫板上平面图的高宽比H。当喷汽油泵凸轮轴轴蜗轮与曲轴蜗轮取决于具体位置肯定时，H越大，柱塞泵取消进油孔的此时早好，泵油就现在开端此时也早好。反过来，H越小，泵油就现在开端此时越延时。故而要选择来设计和做实验的时候定下适合自己的滑动体运行高宽比H，以担保泵油就现在开端此时的为准无误性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-位置定位螺丝钉; 5-回油道; 6-回油孔; 7-油多阀扭簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵扭簧; 16-扭簧座; 17-挺柱体:; 18-混凝土垫块; 19-滑轮

  而对于多缸机，各分泵的H值应等于。变动混凝土垫件在喷真空泵原机时均已调好，不能随便相互交换。混凝土垫件是用耐磨橡胶原材料制造而成齐头并进行热净化处理以上升洛氏硬度，从而食用中不可磨花。如长時间食用后磨花较多，可换面食用。

  喷高压真空泵泵体分高低几部分，喷高压真空泵上体适用按装轴向轴向液压泵泵泵泵偶件及油多阀偶件，阴道适用按装轴承轴、滚轴体和输高压真空泵等。泵体前侧中南部会开检视窗孔，以便于体检和修正油阀量。下方有检视汽车机油面的检视孔。喷高压真空泵上体有那条油道，与各轴向轴向液压泵泵泵泵套筒上边的方形油槽相接。方形油槽则与轴向轴向液压泵泵泵泵套筒上的进、回油孔相接。由输高压真空泵供来的压差大油进行进软管接线头進入油道中。油道中的静音机发动机密度压强由装在回软管接线头内的回油阀有效控制，一的标准要保持在5～10kPa範圍内。液压过低，在轴向轴向液压泵泵泵泵下滑时，静音机发动机密度不可能更快进行进油孔進入轴向轴向液压泵泵泵泵上半部油腔。当油太多而使液压变高时，多余的的静音机发动机密度会顶开回油阀进入到静音机发动机密度细滤器中。
