今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

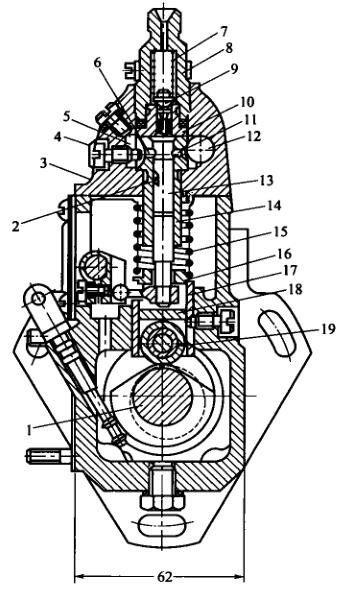

   I号喷油泵的分泵构造图

1-高电压石油管道管管接头; 2-很油阀; 3-很油阀块; 4,14-进油螺丝钉; 5-套简; 6-注塞泵; 7-注塞泵拉簧; 8-油门支撑杆;  9-调低臂; 10-轴承轴; 11-固定的接盘; 12-石油管道泵偏心轮轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动器盘; 18-从动盘; 19-泵壳; 20-滑套; 21-更改拉簧; 22-发动机转速更改螺丝钉; 23-怠速急停开关螺丝钉; 24-绕城高速急停开关螺丝钉; 25-变频变频调速手柄; 26-变频变频调速拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体前壳的注意功效与做用是提高高压油泵慢慢时候的更稳定性，相对的 多缸重油机来看，必须提高各缸高压油泵时候的不同性。起提高做用的地方是中键下方到调正垫件上水平的的高速H。当喷高压油泵气缸轴齿圈轴与曲轴齿圈轴相对的地址一段时，H越大，柱塞泵关掉进油孔的时候越快，高压油泵慢慢时候也越快。反正，H越小，高压油泵慢慢时候越卡顿。所以要会根据规划和应力测试推算出适合的的中键体作业的高速H，以提高高压油泵慢慢时候的更稳定性。

1-气缸轴; 2-轴向注塞泵泵泵斜槽; 3-泵盖; 4-手机定位螺柱; 5-回油道; 6-回油孔; 7-皮肤脸上油多阀大螺旋大弹簧; 8-皮肤脸上油多阀紧座;  9-皮肤脸上油多阀; 10-皮肤脸上油多阀球; 11-进油孔; 12-进油道; 13-轴向注塞泵泵泵; 14-轴向注塞泵泵泵套简;  15一轴向注塞泵泵泵大螺旋大弹簧; 16-大螺旋大弹簧座; 17-挺柱体:; 18-垫铁; 19-滚轴

  相对 多缸机，各分泵的H值应一样 。修改垫件在喷汽油泵出厂检验报告时均已调好，不能直接交换。垫件是用耐腐蚀文件成齐头并进行热除理以提升强度，从而在运行中不可以受到刹车盘磨损。如常期段在运行后受到刹车盘磨损较多，可换面在运行。

  喷真空泵泵体分左右两2个分，喷真空泵上体使用在进行安装程序齿轮泵泵泵偶件及冒油阀偶件，阴道使用在进行安装程序气缸轴、滑动体和输真空泵等。泵体前侧中间打有检视窗孔，以便于检验和调整油阀量。下边有检视润滑油面的检视孔。喷真空泵上体中含两条油道，与各齿轮泵泵泵套筒且外边的环状油槽连通。环状油槽则与齿轮泵泵泵套筒上的进、回油孔连通。由输真空泵供来的底压油在进软管线接线头到油道中。油道中的柴油发动机机机车有压力由装在回软管线接线头内的回油阀把控好，一标准要求做到在5～10kPa依据内。液压过低，在齿轮泵泵泵下行带宽时，柴油发动机机机车未能及时在进油孔到齿轮泵泵泵上半部油腔。当续航里程过少而使液压变高时，过多的的柴油发动机机机车会顶开回油阀流进柴油发动机机机车细滤器中。
